Neubau MFH Im Dorf, 8853 Lachen

Neubau MFH Im Dorf, 8853 Lachen, Projekt und Baukontrolle Tragstruktur in Massivbauweise, Projekt und Fachbauleitung Baugrubenarbeiten inkl. Sicherung



Zeitraum


2015 - 2016

Projektgrösse


Gebäude: 3200m3

Auftraggeber


HCL Finanz AG

Planer


Fröhlich Architektur AG
Schindellegistrasse 36, 8808 Pfäffikon
Referenz als PDF

Erbrachte Leistungen

Projekt und Baukontrolle Tragstruktur in Massivbauweise
Projekt und Fachbauleitung Baugrubenarbeiten inkl. Sicherung

Projektbeschrieb

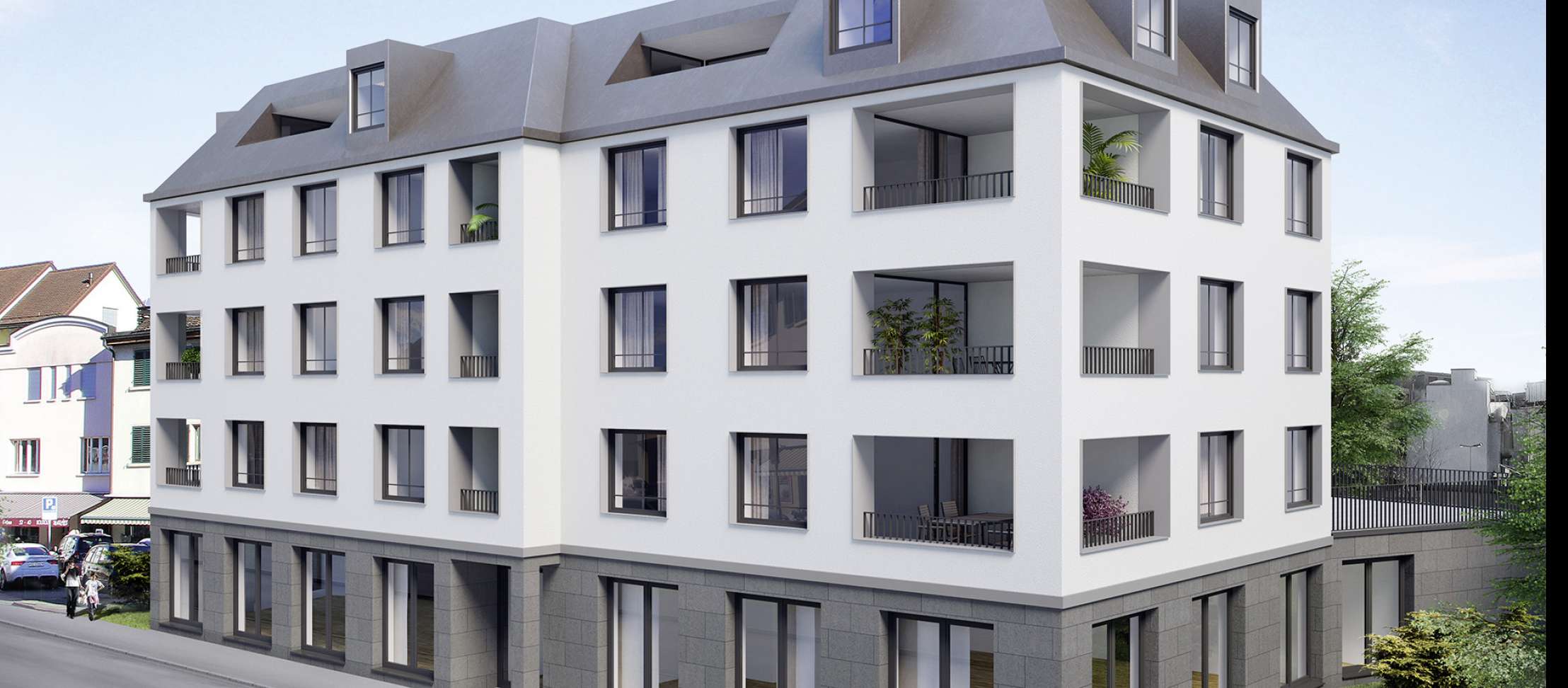

Beim vorliegenden Projekt handelt es sich um ein Mehrfamilienhaus in Massivbauweise, bestehend aus einem Untergeschoss, einem Erdgeschoss, drei Obergeschossen und einem Dachgeschoss. Die Tiefgarage wird dabei über eine gemeinsame Rampeneinfahrt mit dem ebenfalls im Neubau befindenden MFH Schlössliweg 1 erschlossen. Das Untergeschoss des Bauvorhabens ist ca. 42m lang und zwischen 7m und 25m breit.
Aufgrund des schlecht tragfähigen Baugrundes musste das Bauwerk mittels Vollverdrängungsbohrpfählen fundiert werden.

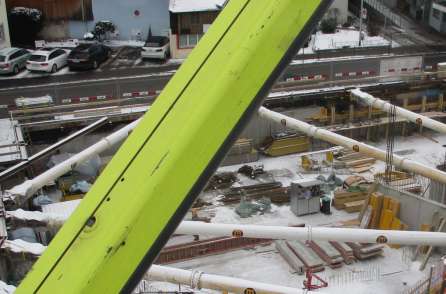

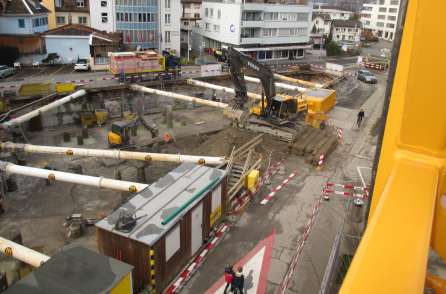

Aus Platzgründen kam ein senkrechter Baugrubenabschluss mittels einer gespriessten Rühlwand zur Anwendung, wobei die Rühlwandträger mittels Vollverdrängungsbohrmaschine in den Baugrund eingebaut wurden.

Weitere Bilder
